Иситиш қозони каттиқ ёқилғи ва газда ишлатиш учун мулжалланган . Катёлда кўмирнинг ёниш жараёни икки хил холатда кечади . Иситиш қозонининг ёқилғи ёнадиган кисми алохида иккита камерага ажратилган бўлиб биринчи камерада ёкилғининг тўлик ёниши юз бермайди ва пиролиз газлари(CO,H2 ...ваН2О) ажралиб чикади. Биринчи камерада ажралиб чиқган , чала ёнган тутун ва газ аралашмаси иккинчи камерада қўшимча хаво бериш йўли билан тўлиқ ёқилади бунинг натижасида агрегат фойдали иш коэфиценти ошади, энергия самарадорлиги ортади , атроф мухитга захарли газ ва тутун чикишининг олди олинади. Ўтхонага бир марта солинган кўмирнинг ёниш давомийлиги 4-5 соатни ташкил этади. Агар истемолчи табий газдан фойдаланиш имкониятига эга булса катёлга 1500 кВт кувватли газ горелкаси ўрнатиш ва зарур пайтда ишга тушириш мумкин. Кўмир ва газни биргаликда узилишларсиз бир вақтнинг узида ёкиш имконияти бор . Натижада иссикхона ёки иситиш зарурати мухим бўлган обектлар исталган вактда етарли даражада иссиклик билан таминланади. Қуввати 1500 кВт. 1291000 ккал. 21,5 тонна сувни 1 соатда 20 градусдан 80 градусга олиб чиқади. Майдони бир гектарга яқин замонавий иссиқхонага мўлжалланган.

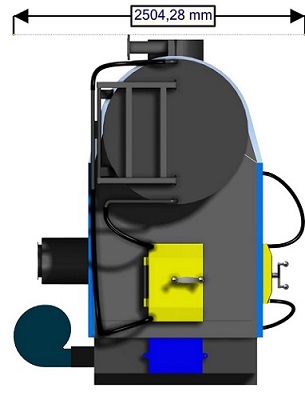

1.Зольник.
2.Подколосниковая дверца для удаления золы.
3.Шланг с нитяным усилением ГОСТ 10362-2017
4.Дверца для загрузки топлива.
5.Дверца для чистки теплообменника.
6.Многоходовые конвективный теплообменник для повышения кпд котла до 92%.
7.Дверца вторичной камеры дожига
8.Обшивка теплоизолированный слоем минеральной ваты.
9.Обратный патрубок Ду 100.
10.Падающий патрубок Ду 100.
11.Дымоход Ду 500.
12.Вентилятор дутьевой.
13.Фланц для подключения ГГВ 1.5 (Горелка газовая вихревая).
1. | Теплопроизводительность (минимальная/номинальная) | 300-1500 | кВт/ч |
2. | Расход угля (минимальная/номинальная) | 40-210 | кг/ч |
3. | Допускаемое топливо | Дрова, уголь, природный газ, брикеты, резина. |
|
4. | Основное топливо | Уголь марки Д | |
5. | Объем воды в котле | 3600 | литр |
6. | Высота дымовой трубы не менее | 5 | метр |
7. | Нормальное рабочее давление | 1,5-2 | кгс/см2 |
8. | Допустимое избыточное рабочее давление | 2.5 | кгс/см2 |
9. | Максимальное испытательное давление | 4 | кгс/см2 |
10. | Максимальная температура воды на выходе | 90 | градус |
11. | Минимальная температура оборотной воды на входе в котёл 1 | 45 | градус |
12. | Температура дымовых газов (макс) | 95 | градус |
13. | КПД при основном топливе | 92 | % |
14. | Вес нетто | 4100 | кг |
1 Рекомендуемая температура оборотной воды после выхода котла на рабочий режим. |
№ | Наименование | Количество |
1. | Пульт управления котлом и горелкой. | 1 шт |
2. | Дутьевой вентилятор. | 1 шт |
3. | Насос для циркуляция воды. | 1 шт |
4. | Термометр. | 2 шт |
5. | Манометр. | 1 шт |
6. | Предохранительный клапан давления. | 2 шт |
7. | Щетка для чистки теплообменника. | 1 шт |
8. | Мотыга для чистки золы. | 1 шт |
